設備名稱	INSTRON 8806- 250噸動態油壓試驗機 250 MT Dynamic-Hydraulic Testing System
設備尺寸	主機：總高度6 m，總寬度1.6 m，總深度1.2 m HCM含管線架：高度4.5 m，寬度1.8 m，深度1 m
作動方式	油壓伺服控制動力系統
伺服油閥	630lpm (165 gpm)伺服油閥
致動器行程	+/ - 125 mm
最大能量 Maximum Force	250 T (拉伸/壓縮) Maximum Force：250 Metric Ton (Tension / Compression)
試件最大間距 Maximum Specimen Size	垂直向約400 mm~3200 mm，水平空間820 mm*500 mm Vertical 400 mm~3200 mm, Horizontal 820 mm×500 mm
動態性能 Dynamic Performance	10 Hz，±1.5 mm (最快可達75 mm/s)
製造商	美商英士特公司- ITW集團
完工日期	2010年9月30日

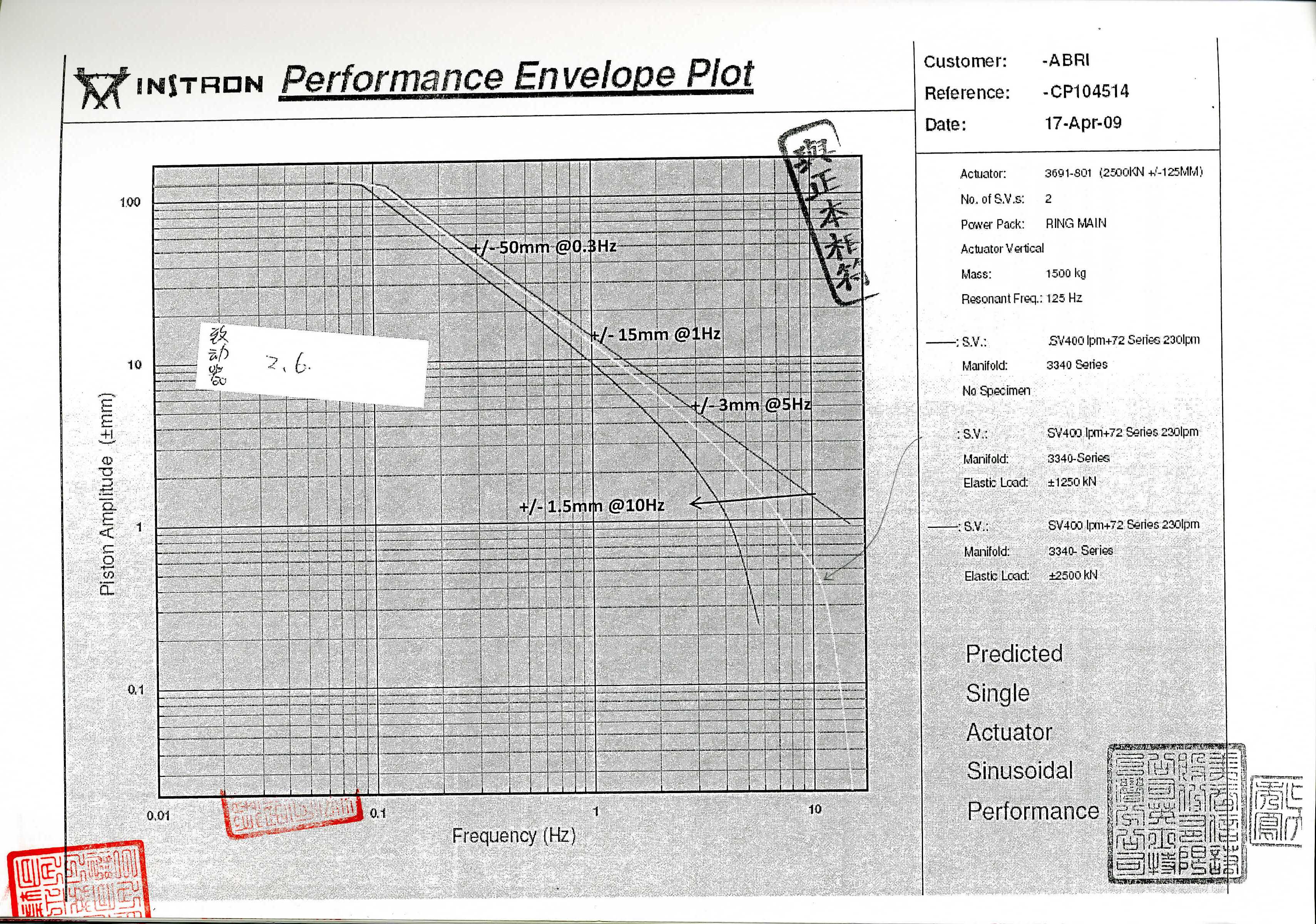

振幅-頻率性能曲線：





LoadCell大孔尺寸



底座T-Slot尺寸圖



阻尼器試驗組裝照片
